Сенсор PIR для світлодіодної стрічки 5A 12В ON/OFF LED профіль (з фотоелементом)

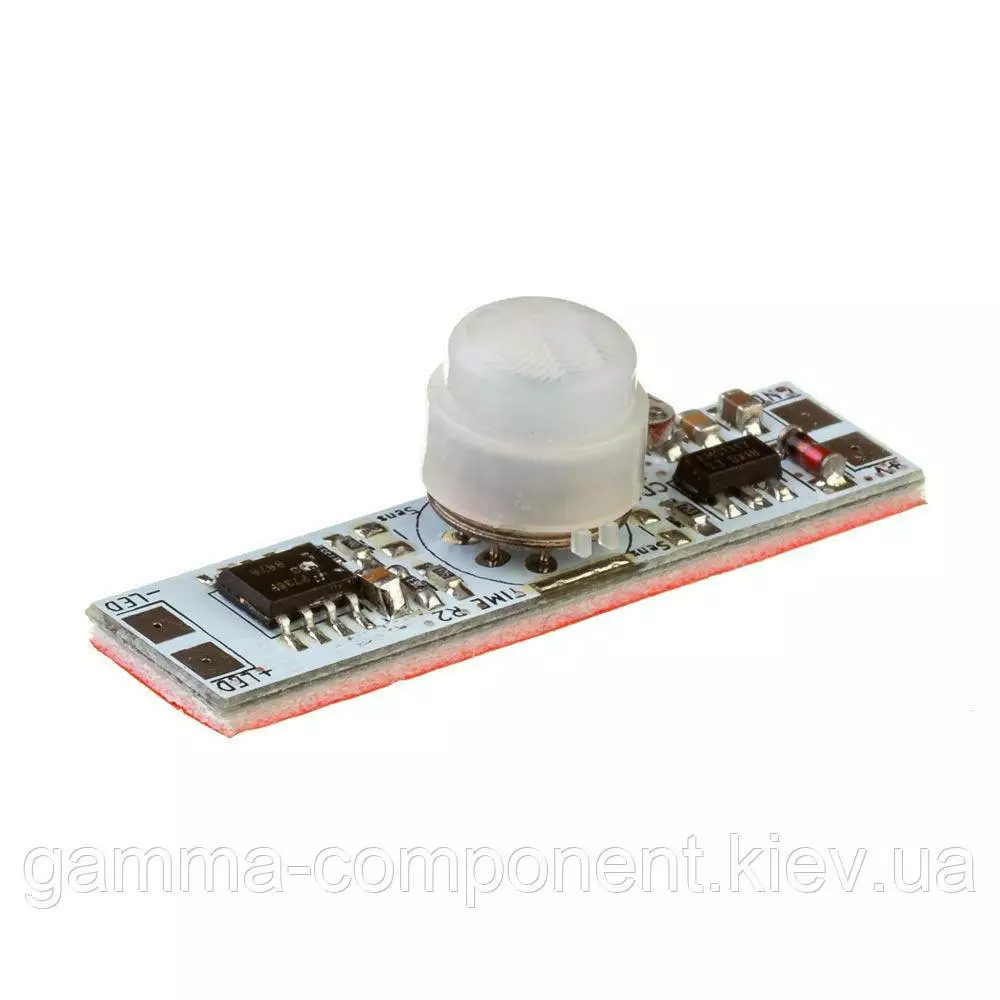

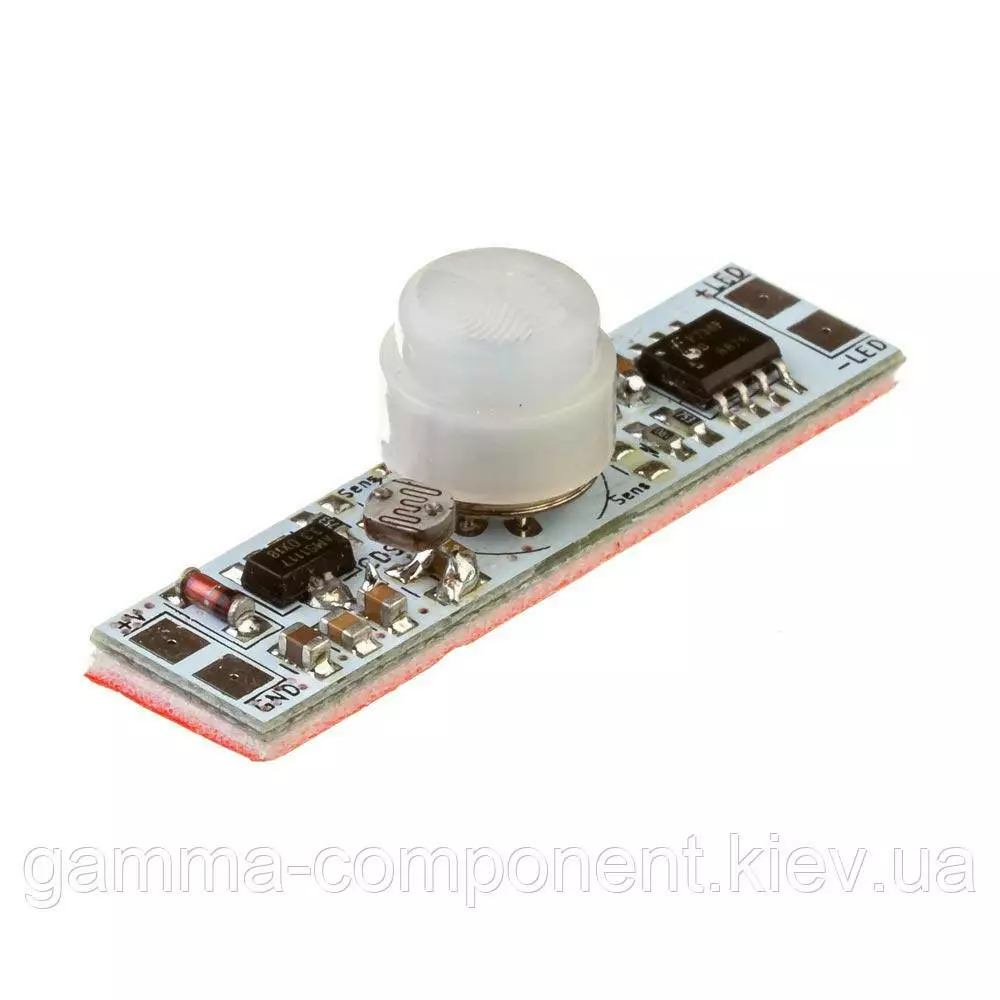

PIR сенсор для профілю сенсор являє собою вимикач з датчиком руху для монтажу в алюмінієвий світлодіодний профіль з LED-стрічкою на 12 В і максимальним струмом навантаження до 5 А з фотоелементом, який включає освітлення тільки в темний час доби. Модуль поставляється у вигляді готової, налаштованої плати з лінзою Френеля.

PIR-сенсор (інфрачервоний датчик руху) застосовується як вмикач/вимикач освітленості в приміщенні, для автоматичного стеження за наявністю рухом в зоні його роботи, включаючи або вимикаючи навантаження у вигляді LED-світильники або LED-стрічки на 12В. Можливе використання модуля і поза профілю з дотриманням нижченаведених вимог.

Затримка вимкнення становить приблизно 40 секунд. Якщо в зоні спостереження є постійний рух, то вимикач постійно буде включений і вимкнутися через 40 секунд з моменту припинення руху в зоні знаходження пристрою.

Затримка включення становить 2-3 секунди.

Пристрій розміщується у сухих внутрішніх приміщеннях або на вулиці, за умови непотрапляння у вікно датчика (на лінзу) прямих або відбитих сонячних променів, або іншого інфрачервоного випромінювання. Дальність спрацьовування в зоні прямої видимості (співвісно з лінзою) до 5 метрів. Дальність впевненого спрацьовування в зоні +\- 60 градусів горизонтально або вертикально до 2-3 метрів.

ОСНОВНІ І ДОДАТКОВІ ХАРАКТЕРИСТИКИ

• Габаритні розміри модуля: ширина — 10 мм, довжина — 40 мм, висота — 15 мм
• Напруга живлення: 12V
• Максимальний постійний струм навантаження: 5A (60 Вт/12 В)
• Затримка вимкнення, близько 40 секунд
• Затримка перед включенням, близько 2-3 секунди
• Максимальна відстань спрацьовування: 5 м (по напрямку осі лінзи Френеля)
• Дальність спрацьовування в зоні +\- 60 градусів: 2-5 метрів.

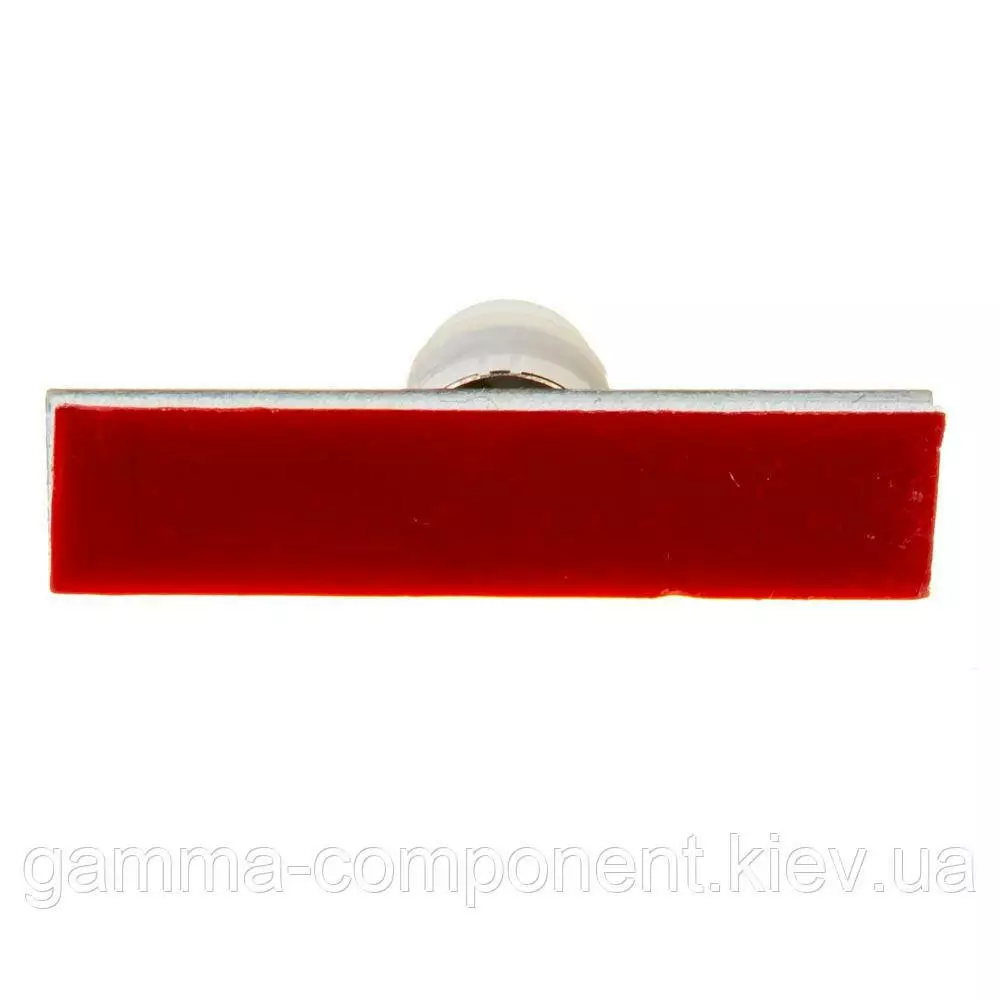

Модуль в основному призначений для розміщення всередині алюмінієвого світлодіодного профілю. Для лінзи необхідно зробити отвір і направити модуль в зону, де потрібно реагувати на рух. Модуль також можна застосовувати і поза профілів, берегти від попадання вологи, хімічних речовин і металевого пилу, гризунів та інших шкідливих впливів. Потрібно берегти модуль від джерел відкритого вогню, попадання прямих і відбитих сонячних променів або променів потужних прожекторів, щоб уникнути помилкового спрацьовування. Крепление модуля осуществляется методом наклеивания посредством двустороннего скотча толщиной от 1 мм на нужную поверхность. Если будет использоваться термоусадка на модуле, то следует не забыть убрать часть термоусадки с линзы Френеля.

Монтаж:

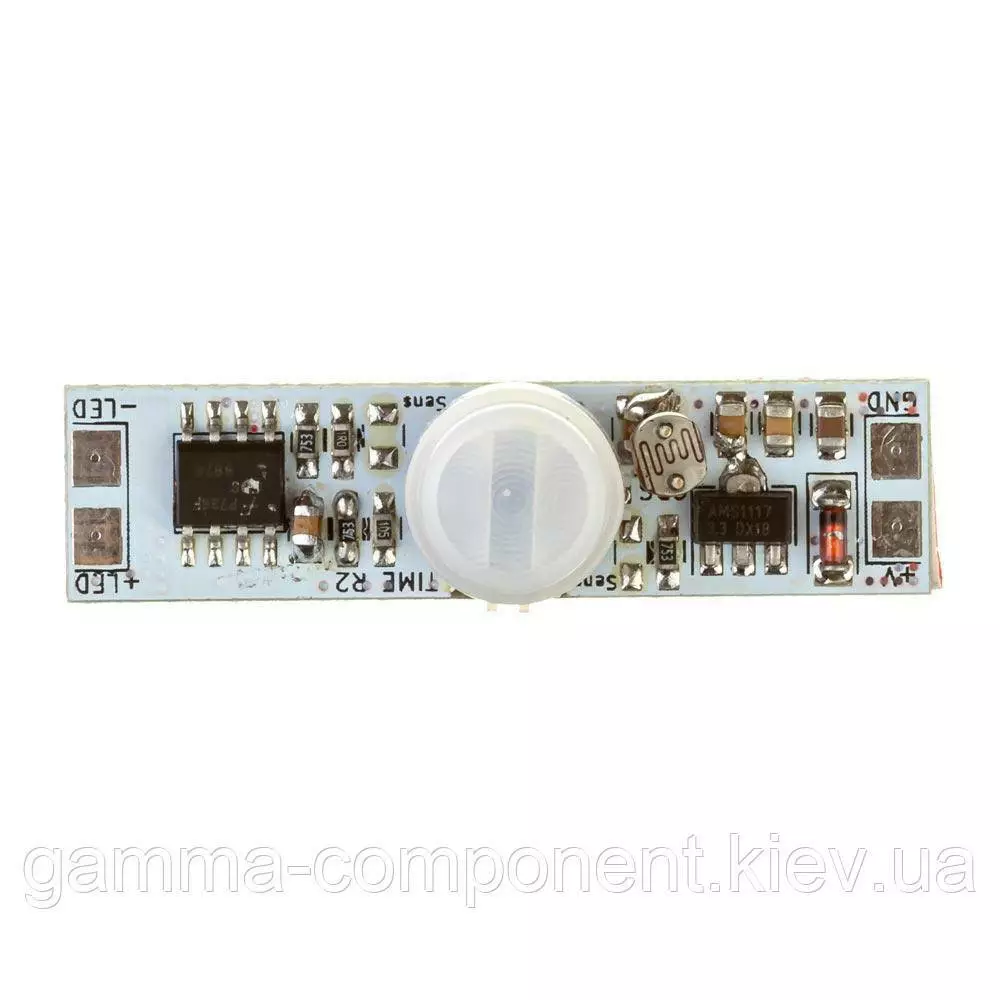

Модуль подключается между блоком питания 12 Вольт постоянного тока и светодиодной LED-лентой или светодиодным светильником на соответствующее напряжение 12 Вольт. Подключение выполняется при помощи пайки к модулю. Входное напряжение блока питания подводится ко входам +VV, и GND, а LED-нагрузка - к +LED, -LED, с соблюдением полярности подключения!

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки
2. Підключити контакти датчика до блоку живлення
3. Змонтувати стрічку і датчик в алюмінієвий профіль
4. Включити живлення в електромережі.

Попередження: стежте за правильністю підключення і величиною навантаження на модуль, перевищення якої може викликати вихід з ладу вихідного транзистора модуля. Перед включенням переконайтеся у відсутності короткого замикання на виході! Модуль не боїться неправильного підключення джерела живлення, але критичний до перевищення напруги понад 15 вольт і перевищення струму навантаження понад 5 Ампер. Не перевантажувати! Не торкайтеся паяльным жалом до датчиків! Стійка робота модуля не гарантується при напрузі вище 15 і менше 8 Ст. Не розміщуйте модулі у вологих приміщеннях, де може утворюватися конденсат на модулі і його провідниках. Не розміщуйте модулі в теплоізоляційних матеріалах при роботі на максимальних навантаженнях.

При необходимости использовать датчик в условиях попадание инфракрасного излучения на сенсор в виде прямых и отраженных солнечных лучей, света прожекторов, ламп накаливания, прямого излучения обогревателей и потока воздуха от кондиционеров рекомендуется выбрать именно этот сенсор оснащенный фотоэлементом, который блокирует работу датчика при наличии освещения.
