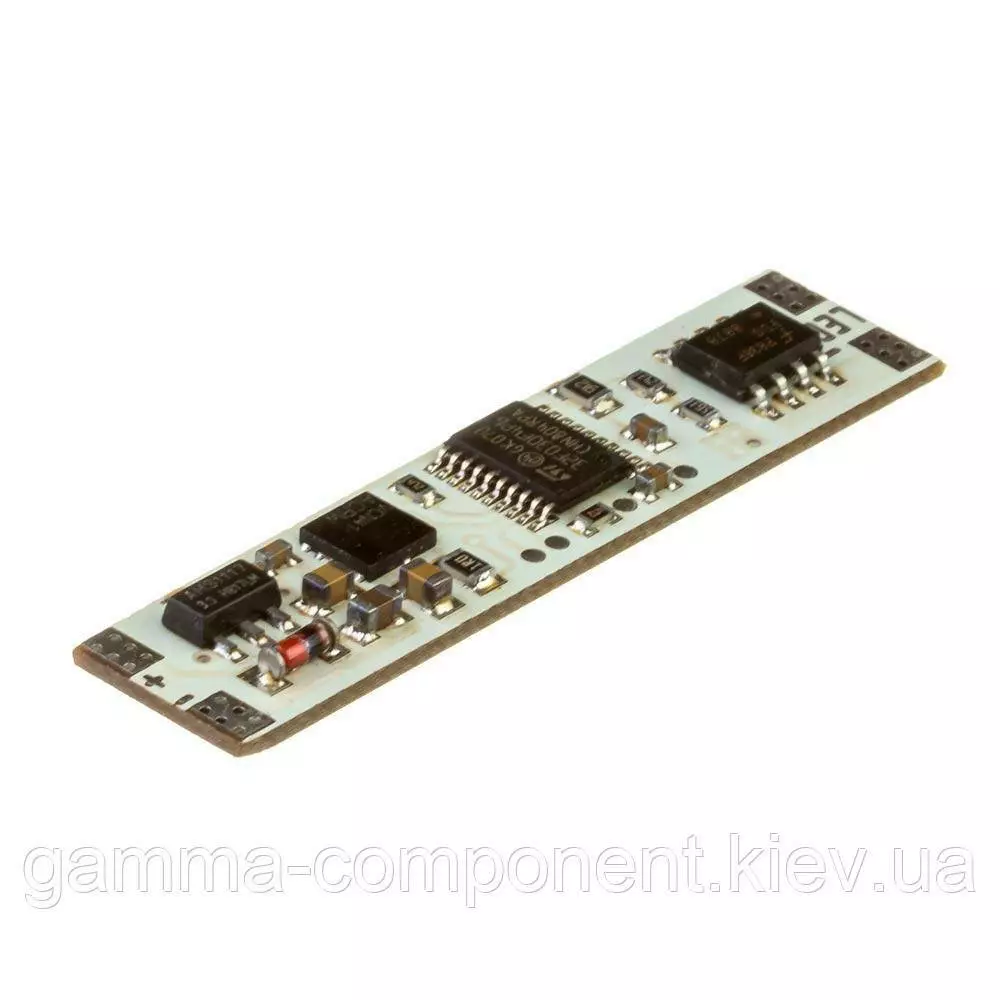

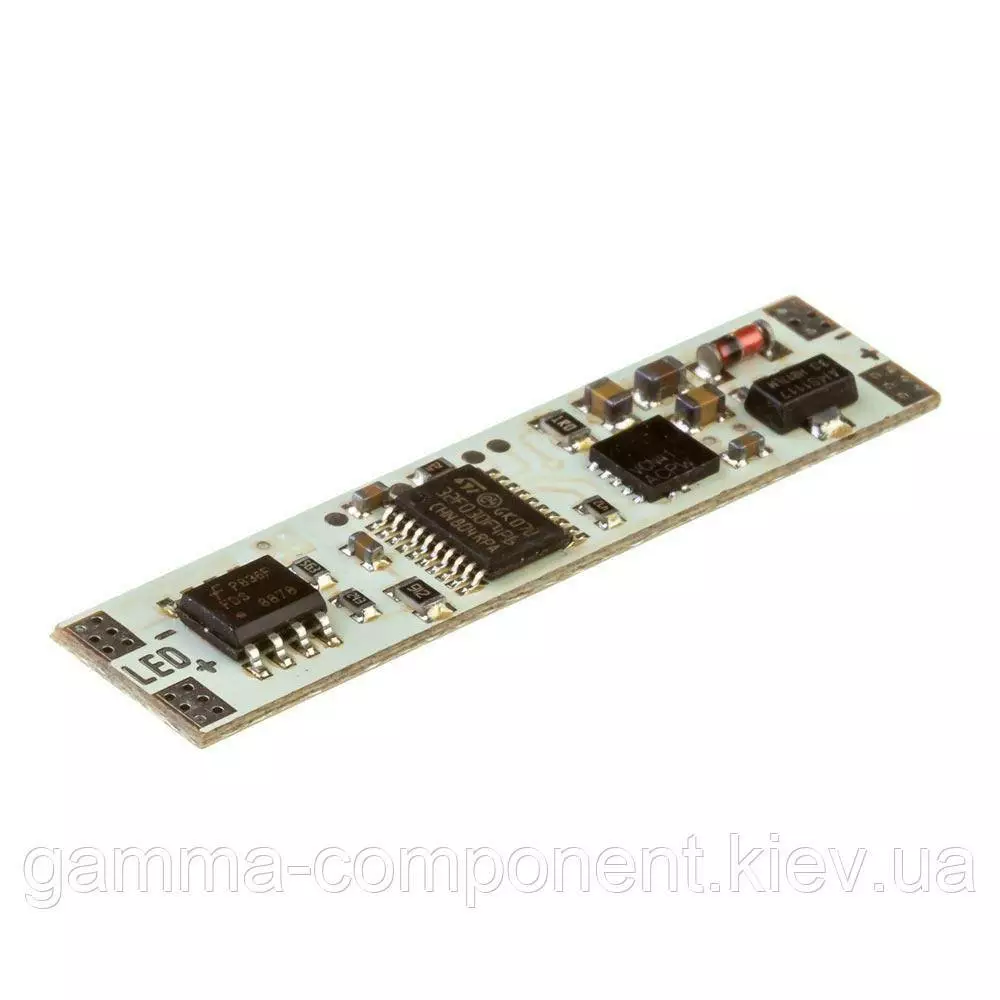

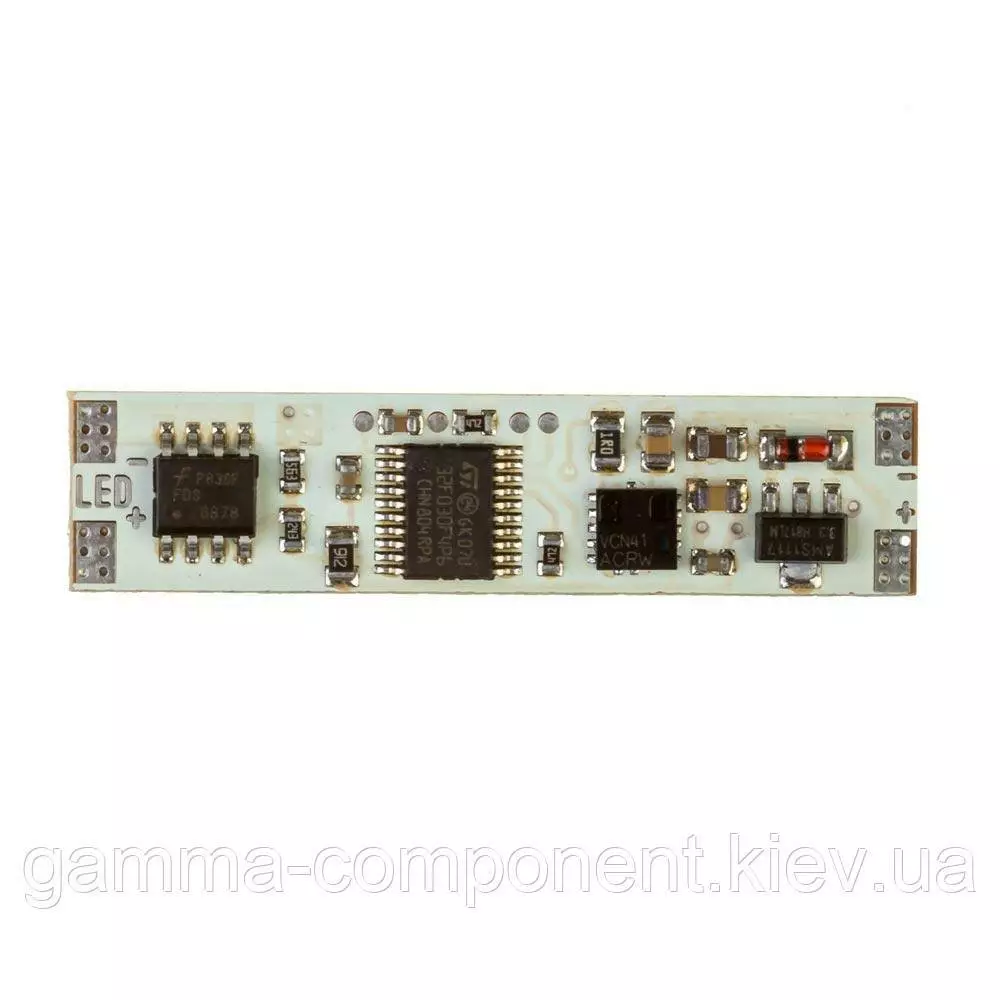

Сенсор ІК для світлодіодної стрічки 12-24В в алюмінієвий профіль

Це пристрій являє собою сенсор для управління світлодіодним освітленням. Оптичний датчик призначений для управління світлодіодною стрічкою помахом руки.

Може працювати при 2 види експлуатації:

1. Встановлюється в алюмінієвий профіль під розсіювач або в спеціальні ніші з вирізом для сенсора. В цьому випадку працює на відстані до 4 см від розсіювача і може замінити інші сенсорні димери, які працюють ненадійно з рифленими, товстими і іншими складними розсіювачами.

2. У разі застосування відкритого датчика без розсіювача або з отвором під сенсор, оптичний вимикач може працювати на відстані до 8см від сенсора.

Дані сенсори можуть використовуватися в якості сенсорів освітлення дзеркал крізь отвір в амальгамі діаметром 6 мм і більше при товщині скла 4 мм, Матова поверхня отвору не перешкоджає роботі сенсора!

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Габаритні розміри: ширина — 10 мм, довжина — 42 мм, висота — 2 мм.
• Напруга живлення: 12VDC
• Максимальний струм навантаження: 5A (60 Вт)
• Швидкість реакції: менш 100 мс
• Струм в режимі очікування: 20 мкА
• Товщина светорассеивателя: до 3 мм (прозорий, матовий, молочний, рифлений і інші види)
• Товщина скла з матовою поверхнею: до 4 мм.

Принцип роботи:

Короткий дію: наближення, дотик або помах руки (дотик) — плавне включення/вимикання.

Щоб уникнути помилкових спрацьовувань, після виконання дії звільніть область спрацьовування сенсора.


Монтаж:

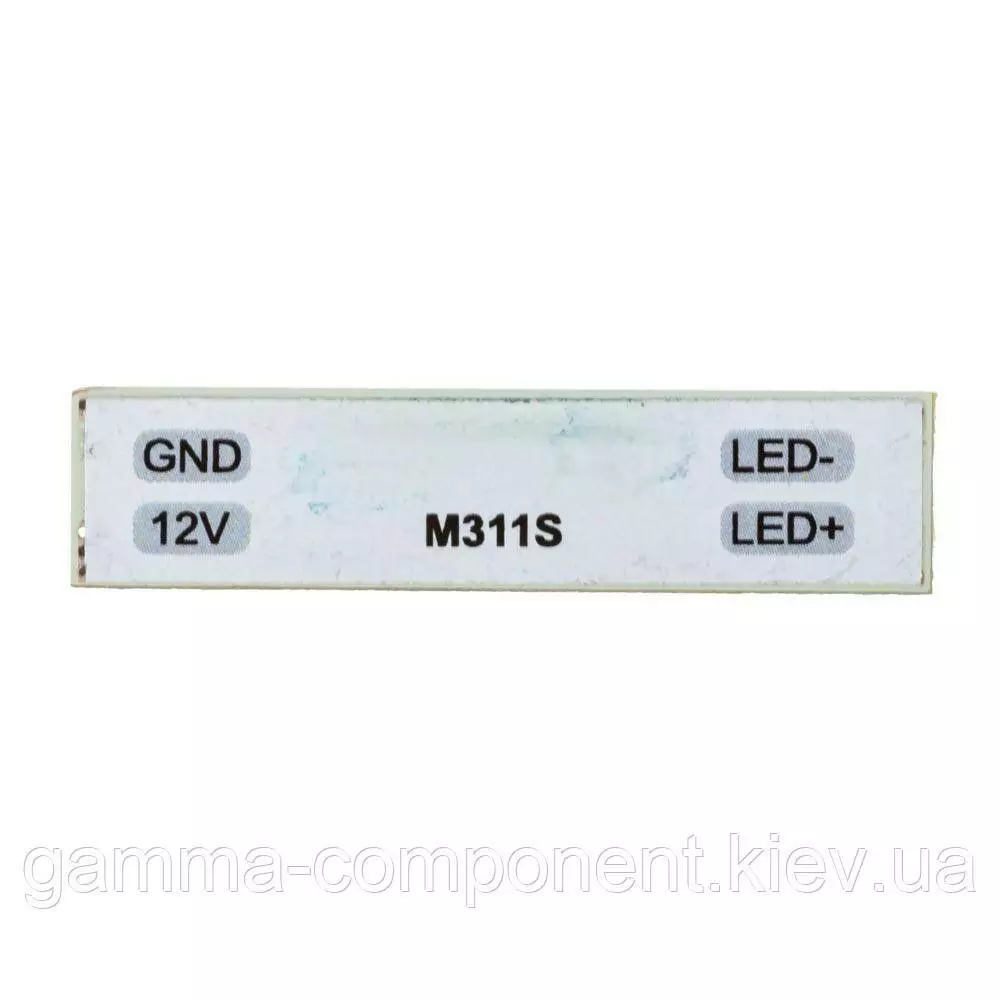

Датчики встановлюються між блоком живлення і світлодіодною стрічкою в самому початку профілю. З'єднання між датчиком, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і за допомогою конекторів.

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Змонтувати стрічку і датчик в алюмінієвий профіль

4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати! Використовуйте якісні блоки живлення. Плату оптичного вимикача необхідно зафіксувати в профілі (ніші) за допомогою двостороннього скотчу або термоклея. Пристрій може працювати з більшістю видів розсіювачів, але можливі комбінації товщин і прозорості, з якими робота не гарантується.
