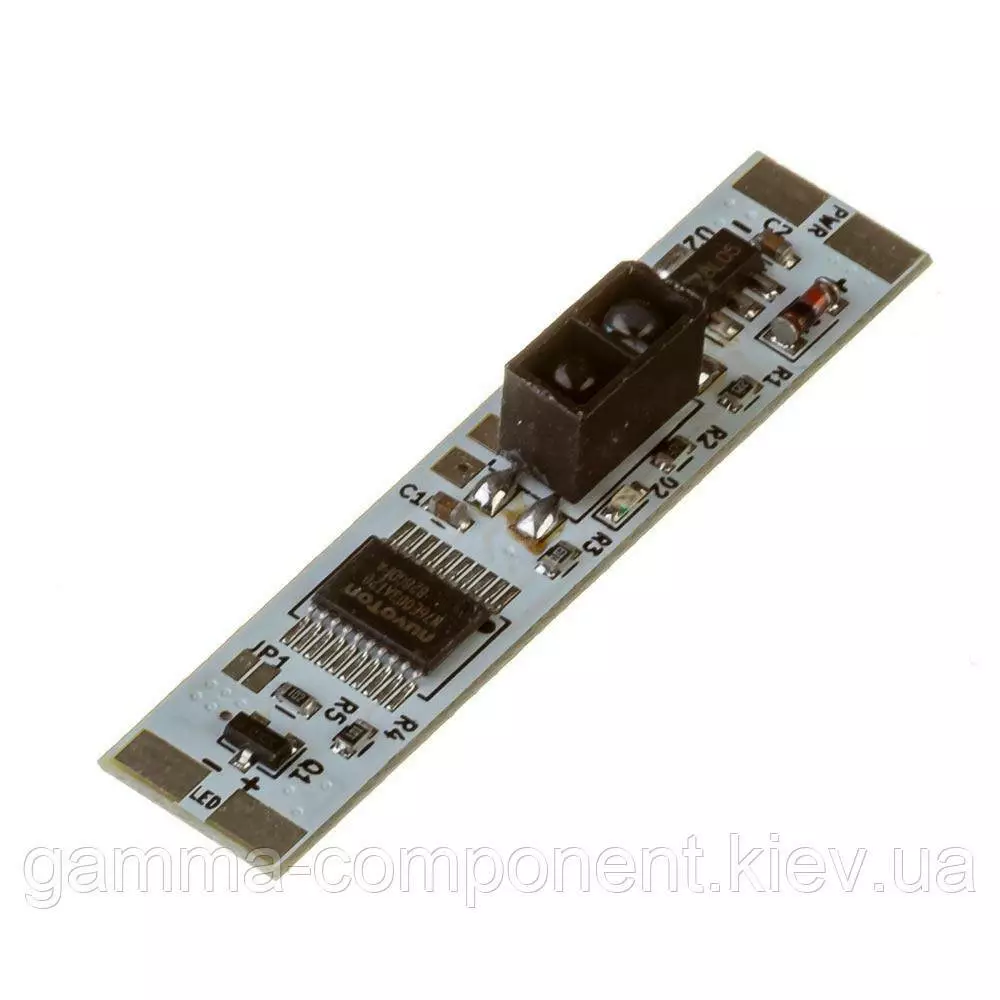

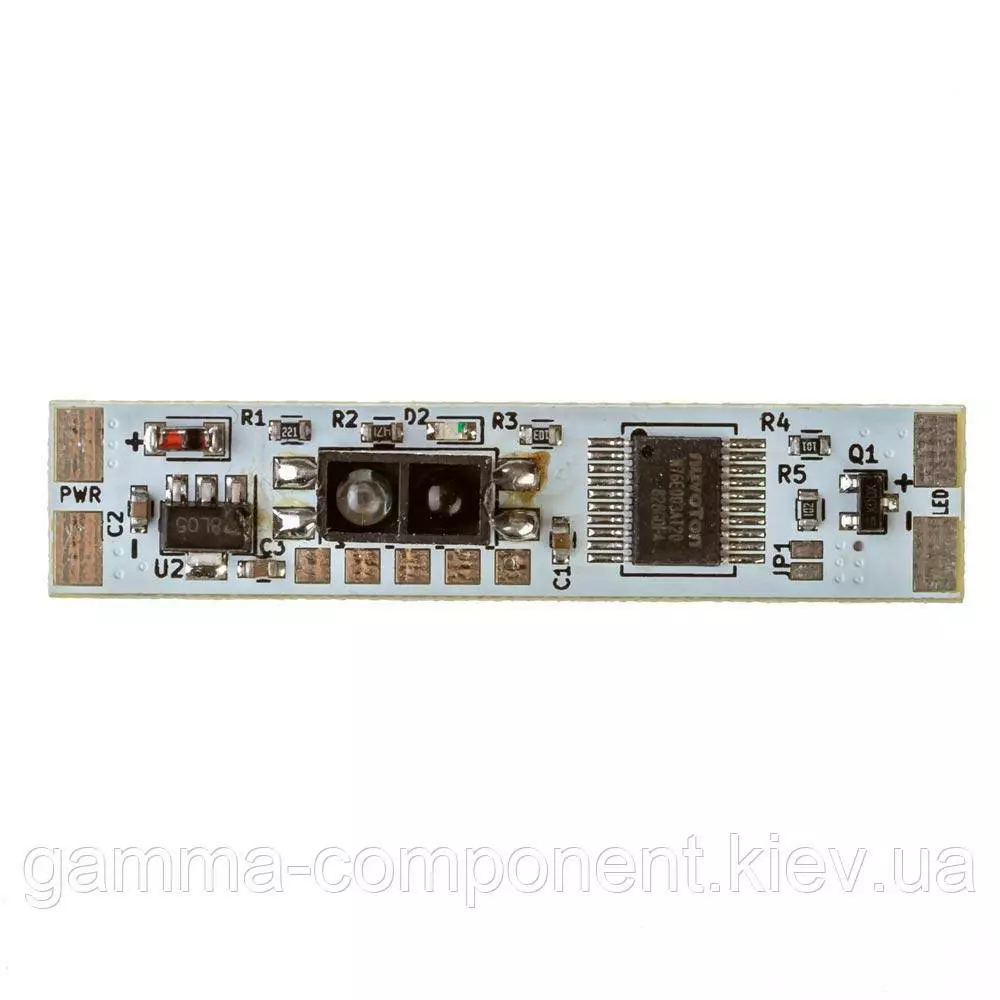

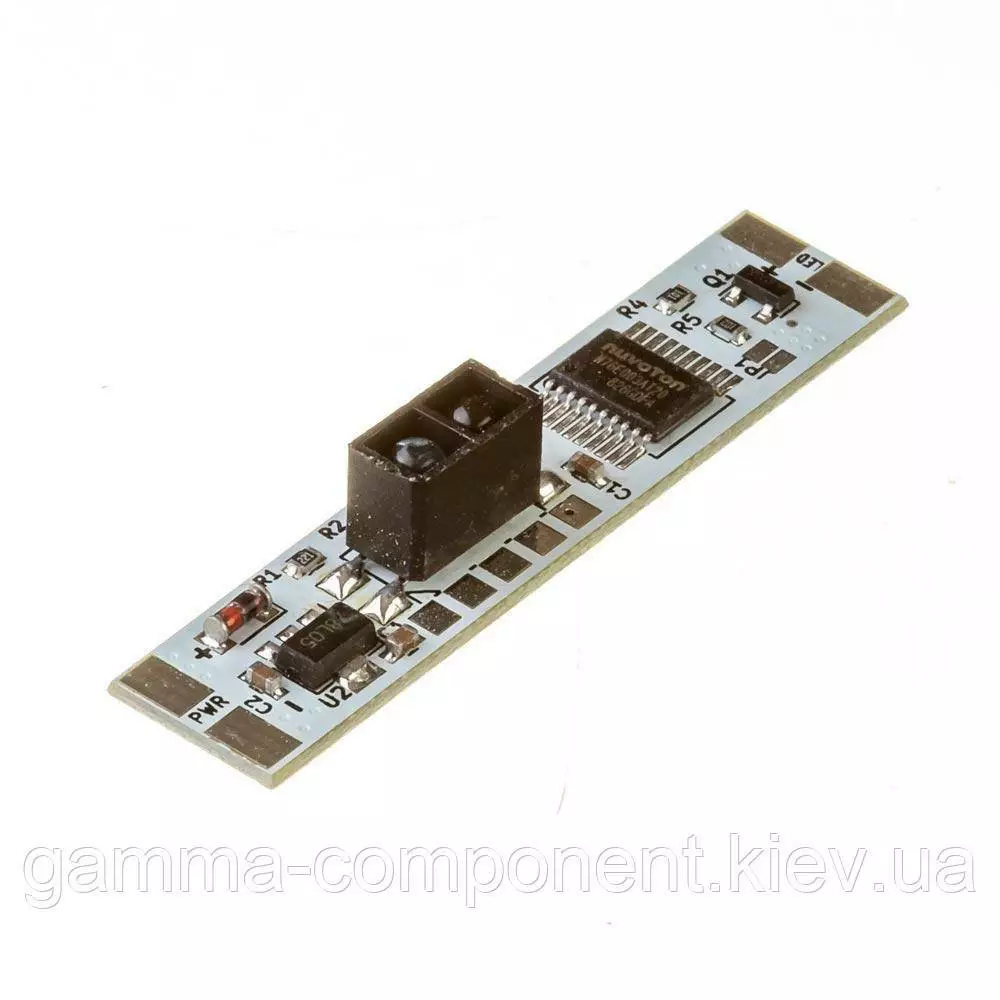

Сенсор ІК для світлодіодної стрічки 5А 12-24В в LED профіль (прямий)

Оптический датчик предназначен для создания LED светильников с помощью светодиодной ленты или линеек и алюминиевого профиля. Датчик монтируются непосредственно в профиль в торец будущего светильника.

Принцип работы датчиков основан на отражении излучаемых им инфракрасных (ИК) лучей от находящихся поблизости на расстоянии до 5 или 10 см предметов. Таким образом взмах руки или открывание-закрывание дверцы шкафа приводит к срабатыванию датчика.

При установці датчика, розташованого перпендикулярно площині світильника, у рассеивателе світильника робиться прямокутний отвір в зоні розташування датчика (щілину) для забезпечення вільного проходження ІЧ випромінювання. Використовується для відкритих світильників, управління якими здійснюється помахом руки в зоні датчика на відстані до 10 див.

Оптичний вимикач для світлодіодних світильників. Включає стрічку якщо провести рукою над датчиком. Якщо провести рукою над датчиком повторно — вимикає стрічку.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Габаритные размеры датчиков: ширина — 10 мм, длина — 47мм, высота — 8 мм.

Напряжение питания: 12...24VDC

Максимальный ток нагрузки: 5A (60/120Вт)

Дальность срабатывания датчиков: до 10 см

Как происходит смена режимов:

Чтобы поменять режим (плавное или резкое включение/выключение) нужно провести комбинацию из длинных коротких заслонов опто-датчика рукой:
- длинный заслон - поднести руку к датчику на расстояние 1-5 см и удерживать не менее 5 секунд, убрать руку;
- короткий заслон - поднести руку к датчику на расстояние 1-5 см и удерживать 1-2 секунды, убрать руку.

Комбінація для перемикання режиму:
довгий-довгий-короткий-довгий-короткий-довгий.
Струм в режимі очікування: <5 мА
Збереження стану вимикача при відключенні живлення.

Монтаж.

Встановлюються між блоком живлення і світлодіодною стрічкою в самому початку профілю. Для датчиків в рассеивателе або профілі потрібно передбачити отвір. З'єднання між вимикачем, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і на роз'ємах.

Працювати при вимкненому живленні в електромережі.

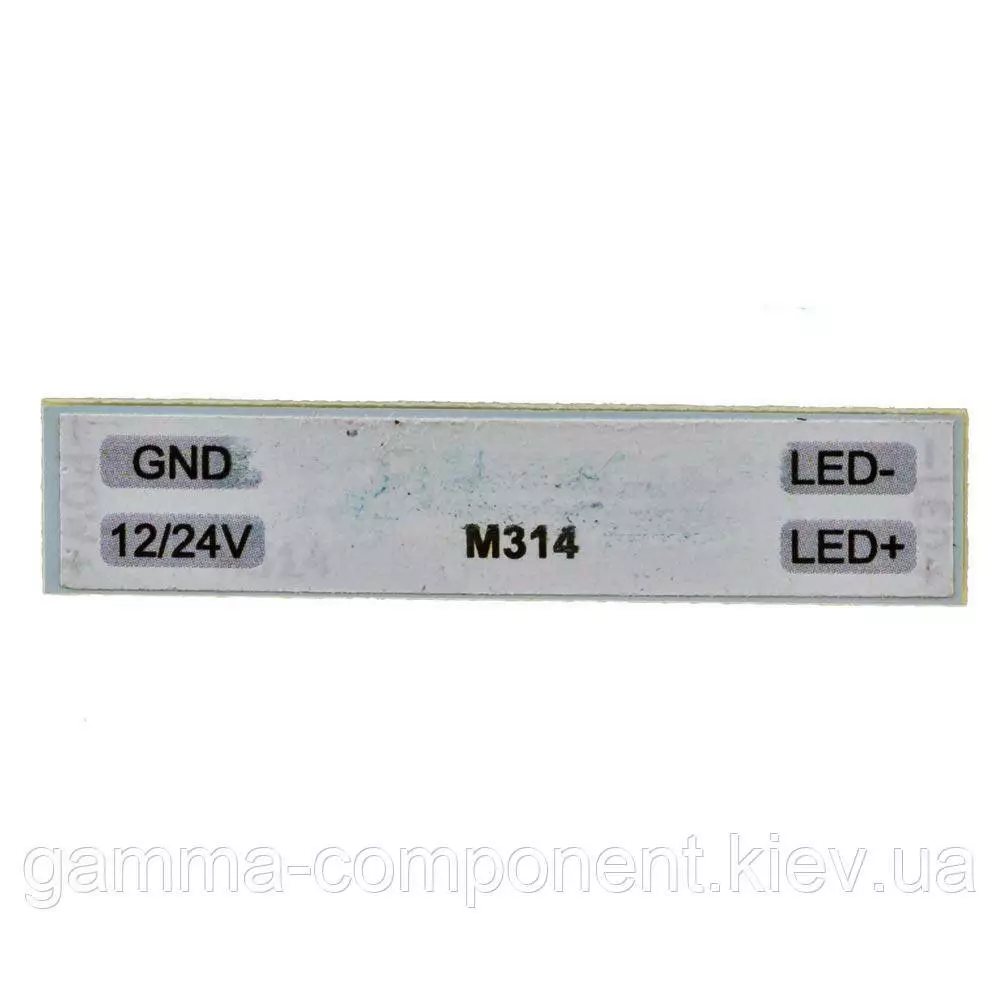

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Змонтувати стрічку і датчик в алюмінієвий профіль

4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати! Для функціонування модуля необхідно проробити отвір безпосередньо для датчика в рассеивателе профілю. Якщо цього не зробити, то ІК-сенсор не буде реагувати.
