Сенсор-диммер ІК для світлодіодної стрічки 10 А 12-24 вольт ON/OFF LED профіль (Green Led) висота пружини 10 мм

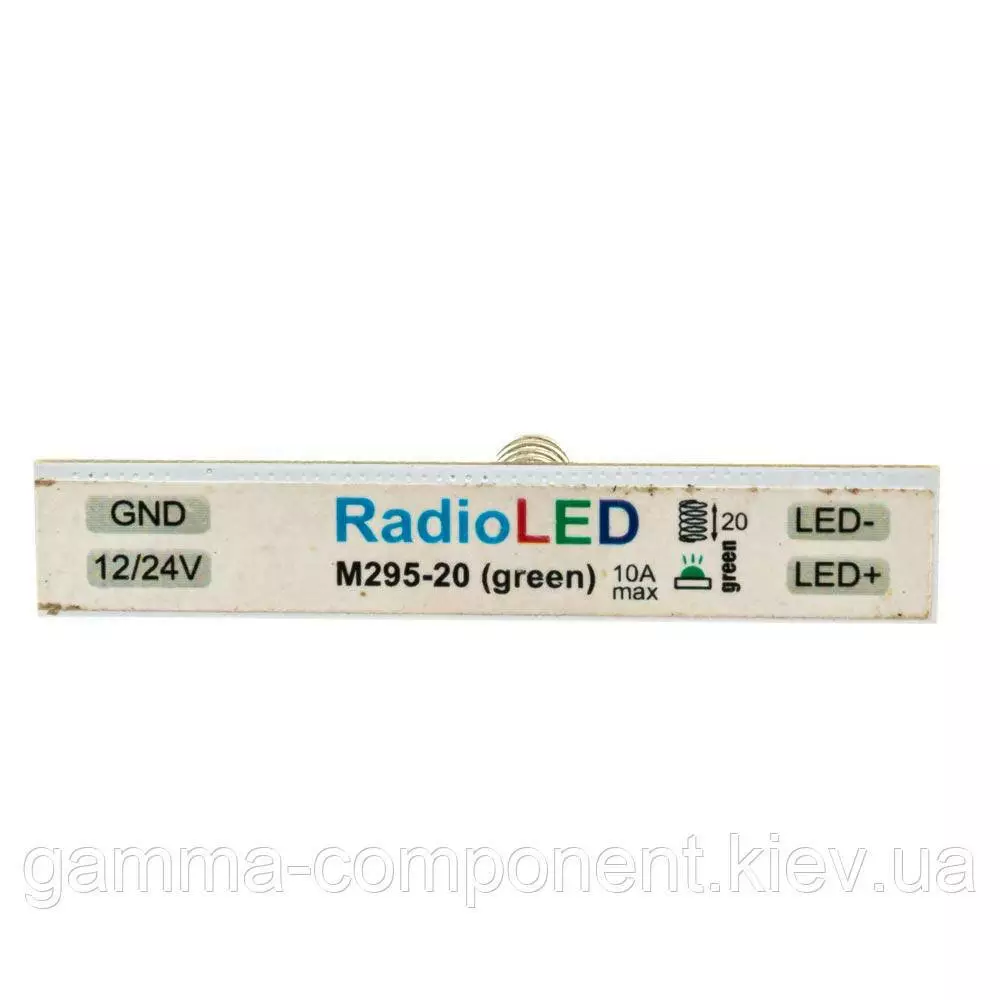

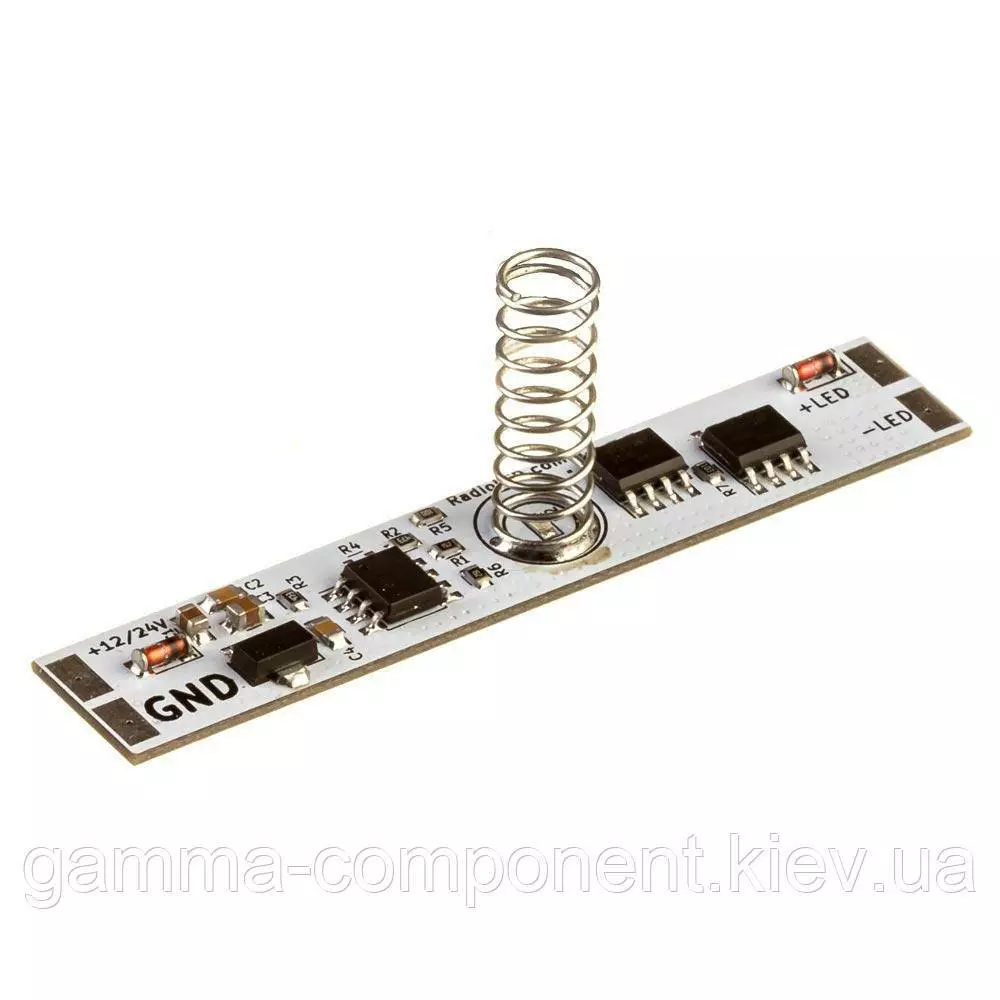

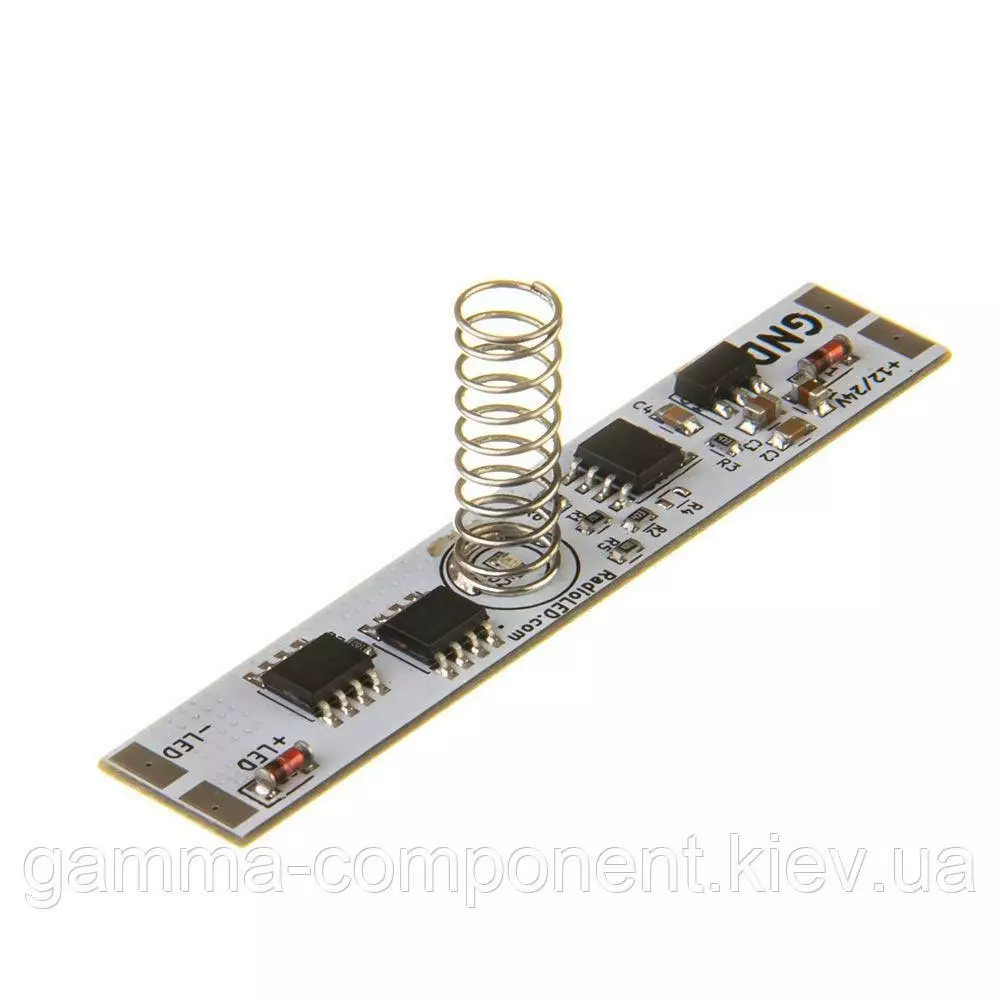

Сенсорні димери призначені для установки в алюмінієвий профіль зі світлодіодною стрічкою під светорассеиватель і забезпечують функції включення/вимикання освітлення і плавного керування яскравістю дотиком до светорассеивателю.

Димери розраховані на підвищений струм навантаження — до 10 А і можуть бути використані в масивних алюмінієвих профілях з потужною світлодіодним стрічкою або лінійками.

Димери можуть використовуватися з одноколірної світлодіодною стрічкою на 12В або 24В. Також можуть бути використані для сенсорного регулювання яскравості світіння світлодіодних модулів або ламп розжарювання від 12 до 24В, регулювання потужності або швидкості обертання двигунів постійного струму з напругою від 9 до 24В, для вбудовування в корпусні конструкції і меблі.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

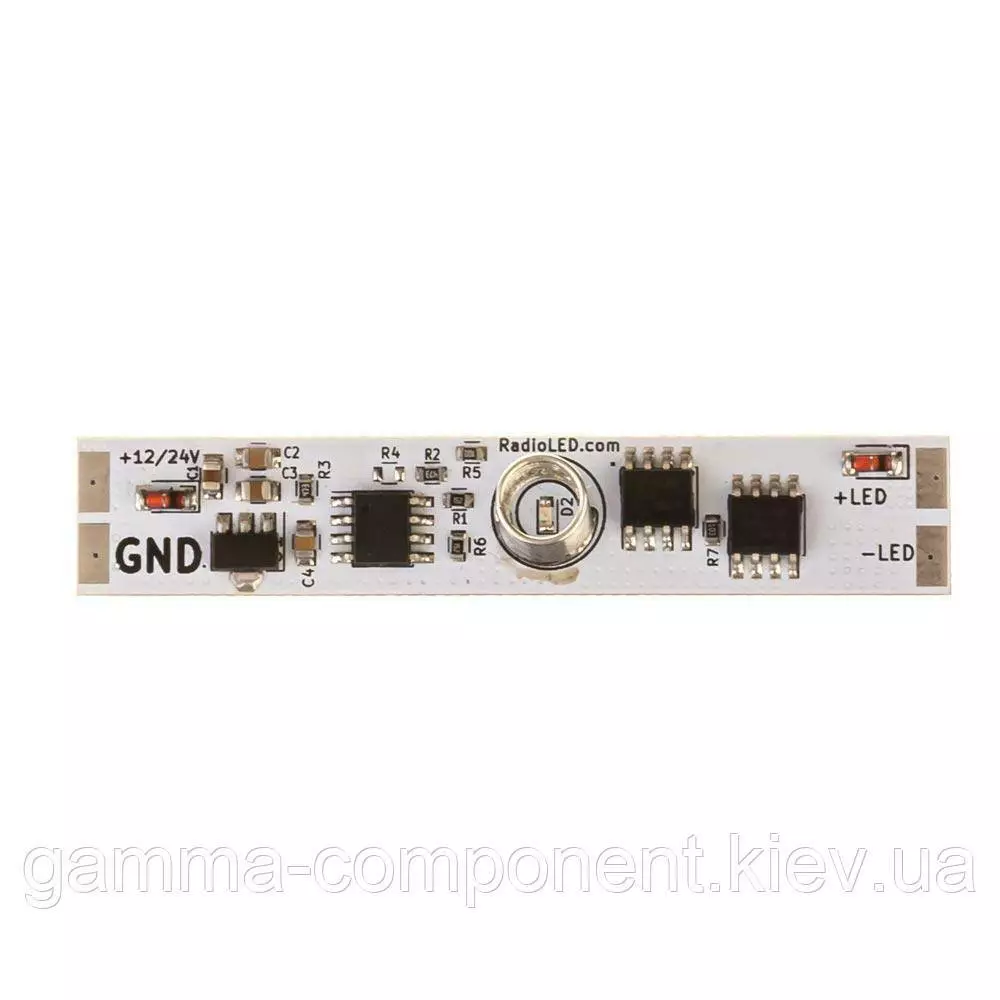

• Габаритні розміри: ширина — 11 мм, довжина — 60 мм, висота — 11 мм або 21 мм
• Висота пружини: 10 мм (для невисоких профілів)
• Напруга живлення: 12-24VDC
• Максимальний струм навантаження: 10A (120/240 Вт)
• Швидкість реакції: менш 100 мс
• Частота ШІМ: 32 кГц Струм в режимі очікування: 20 мкА
• Колір світлодіода (індикатора): зелений
• Товщина светорассеивателя: до 2 мм
• Пам'ять обраної яскравості: до відключення блоку живлення від мережі.

Принцип роботи:

При короткому торканні — швидке включення/вимикання

При довгому торканні (понад 550 мс) — керування яскравістю. При тривалому дотику яскравість плавно наростає до 100%. При повторному тривалому дотику — плавно знижується до рівня 10%. Після вибору яскравості світіння короткий дотик повністю погасить освітлення, а повторне короткий дотик включить його до рівня обраної яскравості. Значення обраного рівня зберігається до повного відключення живлення.

Монтаж:

Димеры устанавливаются между блоком питания и светодиодной лентой в самом начале профиля. Соединение между димером, блоком питания и лентой может быть выполнено как с помощью пайки, так и при помощи коннекторов.

Работать при выключенном питании в электросети.

1. Подключить контакты датчика к светодиодной ленты

2. Подключить контакты датчика к блоку питания

3. Смонтировать ленту и датчик в алюминиевый профиль. Обратите внимание, на то, что датчик предназначен для установки в алюминиевый профиль с шириной паза не менее 8 мм.

4. Включить питания в электросети.

Предупреждение: не путать полярность! Не путать вход и выход! Не прикасайтесь паяльным жалом к датчикам! Не перегружать! Для функционирования модуля необходимо проделать отверстие непосредственно для датчика в рассеивателе профиля. Если этого не сделать, то ИК сенсор не будет реагировать.
