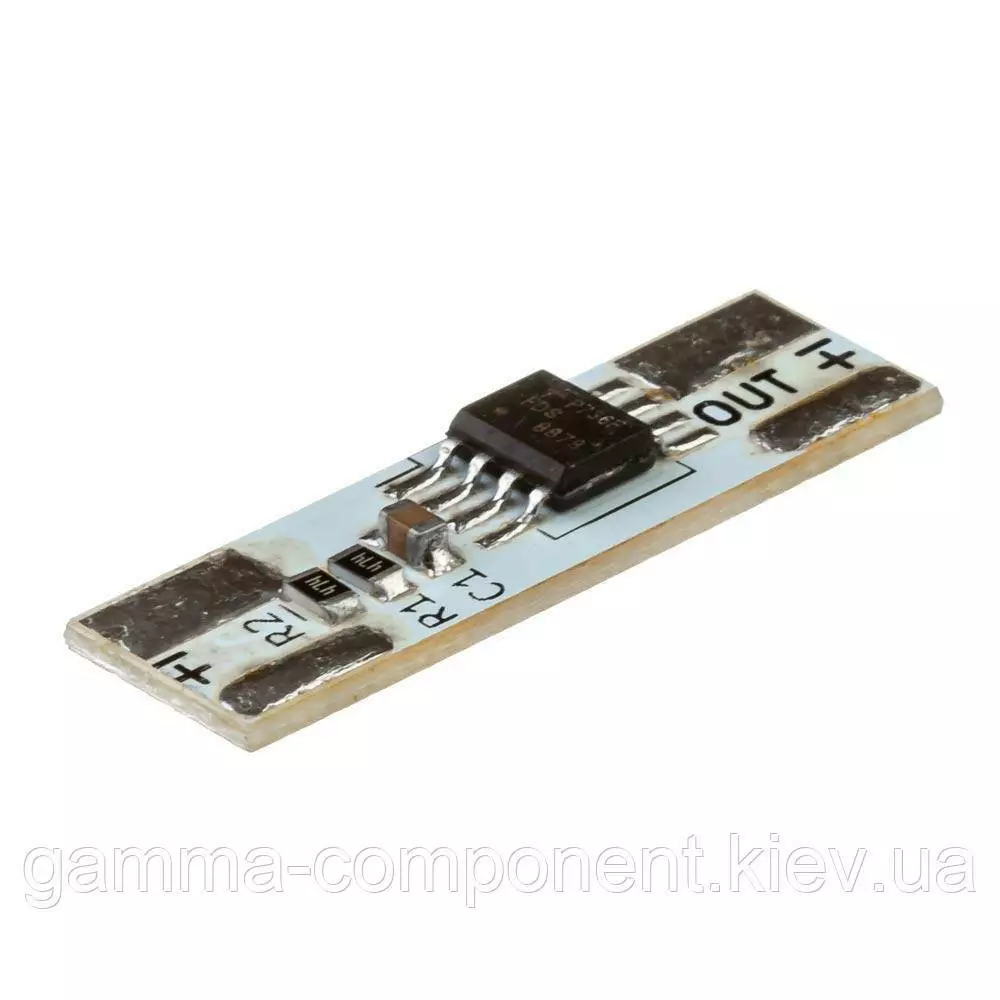

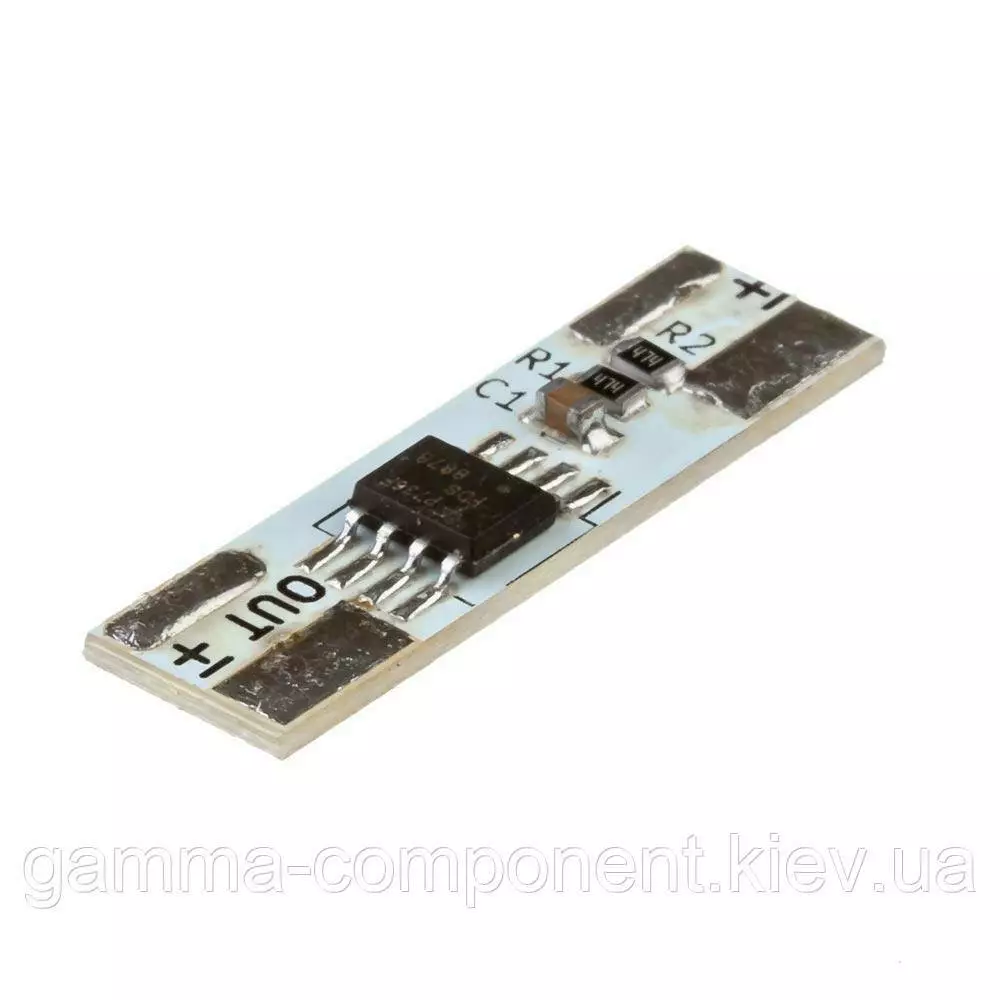

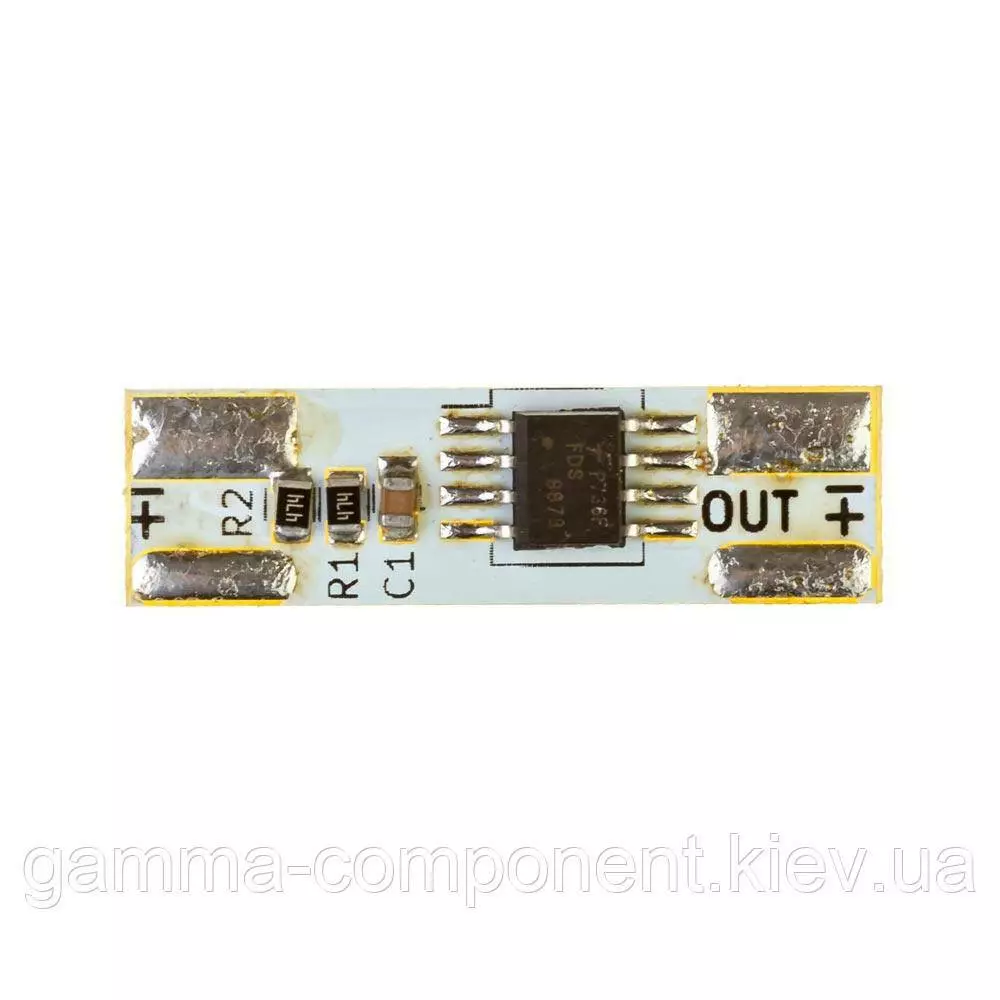

Модуль плавного включення для світлодіодної стрічки 5A 12/24В ON/OF

Цей пристрій являє собою модуль для плавного включення світлодіодних стрічок. Застосовується спільно з одноколірної LED-стрічкою, або LED-світильниками, із сумарним струмом навантаження до 5 Ампер, при напрузі живлення 12-24 Вольт. Пристрій забезпечує плавне включення діодного стрічки протягом 250-500 мілісекунд

Модуль монтується прямо в профіль.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Габаритні розміри: ширина — 8, довжина — 39, висота — 3 мм.
• Напруга живлення: ВІД 12 до 24VD
• Максимальний постійний струм навантаження: 5A (60Вт/12В або 120Вт/24В)
• Час плавного включення LED-стрічки — 250-500 мсек
• Час до повторного включення пристрою, для забезпечення ефекту плавного «розпалювання» – 6-8 секунд.

Монтаж:

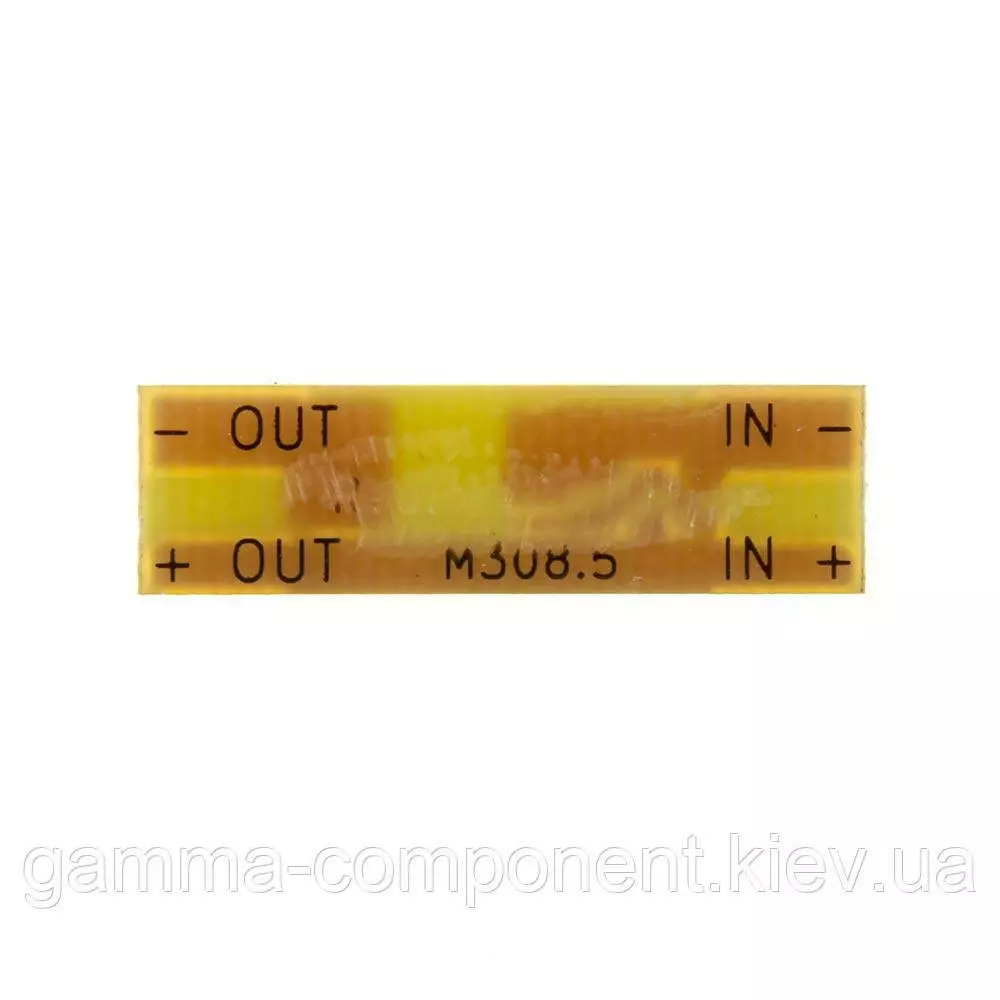

Модулі встановлюються між блоком живлення і світлодіодною стрічкою на одному з кінців профілю. Підключення виконується за допомогою пайки. Вхідна напруга блоку живлення підводиться до входів IN+, IN-, а вихідна — до +OUT, OUT з дотриманням полярності.

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Смонтировать ленту и датчик в алюминиевый профиль

4. Включить питания в электросети.

Предупреждение: не путать полярность! Не путать вход и выход! Не прикасайтесь паяльным жалом к датчикам! Не перегружать! Нельзя размещать модули во влажных, не изолированных помещениях, где может создаваться конденсат на модуле и его проводах. Не размещать модули в теплоизолирующих материалах, при работе на максимальных токах 5 или 8 Ампер.
